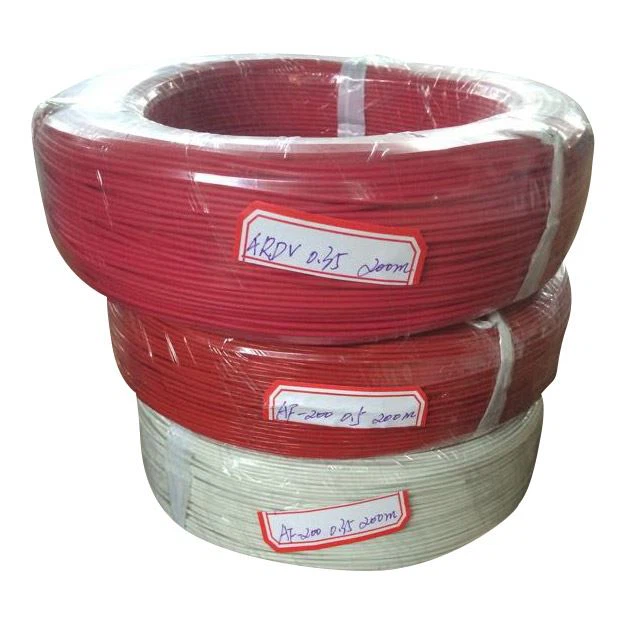

Segondè tanperati ki reziste FEP Fil
Kalite fil: AF200 fè pati fil tanperati ki wo, li ka reziste tanperati ki wo 200 ℃
Ki sa ki fil Teflon FEP ak materyèl FEP:
FEP yo te rele tou youn nan materyèl ki reziste tanperati ki wo fluoroplastik (materyèl fil Teflon). Non konplè se pwopilèn etilèn fliyò, FEP se yon copolymer nan tetrafluoroethyleneand hexafluoropropylène, kidonk li se tou yon ti tan yo te rele F46. FEP kristal pwen k ap fonn se 304, dansite se 2.15 g / CC (gram / santimèt kib). Chwazi FEP kòm izolasyon fil ka fè kab fil reziste tanperati ki wo a 200 ℃. Fil FEP gen pwopriyete amann mekanik, pèfòmans elektrik, epi li se pi plis. pi fasil pou fòme ak fabrike pase PTFE, pri a pi ba pase lòt materyèl Teflon, kidonk li se bon chwa pou kab fil tanperati ki wo.
Aplikasyon fil Teflon FEP:
Fil FEP tanperati ki wo yo apwopriye pou divès kalite aparèy elektrik nan kay la, ekipman ekleraj, ekipman enstriman elektwonik, ti motè elektrik, bobin elektwomayetik, koneksyon Capteur tanperati otomobil ak plon, liy koneksyon entèn otomobil, ak lòt elektwonik ak aparèy elektrik.
Pwodwi Karakteristik nan fil FEP:
Fil FEP yo gen bon rezistans korozyon, prèske pa fonn okenn imp òganik, rezistans lwil oliv, rezistans asid fò, rezistans alkali fò, rezistans oksidan ak sou sa. pote bon kapasite izolasyon elektrik, segondè vòltaj-reziste, imidite-rezistans, segondè rezistans izolasyon; ignifuge ， Anti-aje ， long laj nan itilizasyon
Rated vòltaj: 600V ak anba a
Tès pouvwa-frekans kenbe tèt ak vòltaj: 3000V
Ranje tanperati: -65 ~ 200 ℃
Kalite kondiktè: kwiv fè; fèblan kòb kwiv mete oswa kwiv plake an ajan
Izolasyon: FEP (F46)
Koulè fil Tflon FEP: wouj jòn ble vèt blan nwa zoranj koulè wouj violèt mawon, lòt koulè plis diferan ka Customized selon demann kliyan an.
FEP Fil Hot vann spesifikasyon:
0.2mm, 0.35mm, 0.5mm, 0.75mm, 1.0mm, 1.5mm
24 awg kalib, 22awg, 20 kalib, 18awg, awg14, 10 kalib
FEP Tflon fil Lis Done Teknik
Seksyon nominal kondiktè (mm2) | Kondiktè Konstriksyon (Non/mm) | Mwayèn. | Kalkile. | DC rezistans kondiktè nan 20 ℃ (Ω/km) | |
Epesè izolasyon | Dyamèt Eksteryè | ||||
(mm) | (mm) | Fèblan kwiv | Silver kouvwi kwiv | ||
0.035 | 7/0.08 | 0.15 | 0.54 | 562 | 550 |
0.05 | 7/0.1 | 0.15 | 0.6 | 383 | 370 |
0.07 | 1/0.30 | 0.2 | 0.7 | 348 | 339 |
0.08 | 7/0.12 | 0.2 | 0.76 | 286 | 280 |
0.12 | 7/0.15 | 0.2 | 0.85 | 152 | 145 |
0.15 | 30/0.08 | 0.25 | 1.0 | 111 | 105 |
0.2 | 7/0.02 19/0.12 | 0.25 | 1.1 | 87 | 82 |
0.35 | 19/0.16 | 0.25 | 1.3 | 57 | 54 |
0.5 | 19/0.18 | 0.25 | 1.4 | 40 | 37.5 |
0.75 | 19/0.23 | 0.275 | 1.7 | 24 | 23 |
1.0 | 19/0.26 | 0.25 | 1.8 | 21 | 20 |
1.2 | 19/0.28 | 0.3 | 2.0 | 19 | 18 |
1.5 | 19/0.32 | 0.3 | 2.2 | 13 | 12 |
2.0 | 19/0.37 | 0.3 | 2.45 | 10 | 9 |
2.5 | 19/0.41 | 0.4 | 2.85 | 8 | 7 |
4.0 | 37/0.37 | 0.4 | 3.38 | 6.8 | 6.4 |
6.0 | 37/0.45 | 0.5 | 4.2 | 3.05 | 2.85 |
Remak:
Nou ka pwodwi ak Customize espesifikasyon plis ak diferan selon kondisyon espesyal kliyan an san konte lis spesifikasyon ki pi wo a.
2. Tflon fil-AF250 (PFA PTFE)
Aplikasyon:
Ayewospasyal jaden, endistri elektwonik, fil elektrik entèn nan motè elektrik, aparèy elektrik, enstriman ak vòltaj rated 600V ak anba a. Li ka itilize nan fil konpansasyon tanperati, fil reziste tanperati ki ba, fil chalè segondè tanperati, fil rezistans aje ak fil reziste dife; endistri aparèy nan kay la, li ka itilize nan ekipman èkondisyone, fou mikwo ond, kofr dezenfektan elektrik, cuisinier elektrik, thermos elektrik, aparèy chofaj elektrik, fou elektrik, lanp ak antèn nan fil anndan yo ak sou sa.
Pwodwi karakteristik:
Bon korozyon-rezistans, prèske pa fonn okenn imp òganik regnant, lwil oliv-rezistans, fò asid-rezistans, fò alkali-rezistans, oksidan-rezistans ak sou sa. pote bon kapasite izolasyon elektrik, segondè vòltaj-reziste, imidite-rezistans, segondè rezistans izolasyon; ignifuge ， Anti-aje ， long laj nan itilizasyon
Rated vòltaj: 600V ak anba a
Tès pouvwa-frekans kenbe tèt ak vòltaj: 3000V
Ranje tanperati: -80 ~ 250 ℃
Kondiktè: ajan-plake oswa nikèl-plake fil kwiv bloke
Izolasyon: PFA oswa PTFE
Koulè: wouj jòn ble vèt blan nwa zoranj koulè wouj violèt mawon
Seksyon nominal mm2 | Estrikti kondiktè Nimewo/Sèl (No./mm) | Mwayèn epesè izolasyon (mm) | Apeprè. mwayèn OD/mm | Kondiktè DC rezistans 20 ℃ ≤Ω/km |
0.05 | 7/0.10 | 0.20 | 0.70 | 330 |
0.20 | 7/0.20 | 0.30 | 1.20 | 90.4 |
0.35 | 19/0.16 | 0.30 | 1.40 | 49.5 |
0.50 | 19/0.18 | 0.30 | 1.50 | 30.1 |
0.75 | 19/0.23 | 0.35 | 1.85 | 22.7 |
1.0 | 19/0.26 | 0.35 | 2.00 | 17.8 |
1.20 | 19/0.28 | 0.35 | 2.10 | 15.3 |
1.50 | 19/0.32 | 0.40 | 2.40 | 11.7 |
2.0 | 19/0.37 | 0.40 | 2.65 | 8.78 |
2.5 | 19/0.41 | 0.40 | 2.85 | 6.86 |
4.0 | 37/0.37 | 0.50 | 3.60 | 4.51 |
6.0 | 37/0.45 | 0.50 | 4.20 | 2.99 |
3. Tflon fil-AFR250 AFR200
Estrikti:
3 Pwoteksyon——Antinyen kouvwi oswa fèblan trese kòb kwiv mete
Aplikasyon:
Aerospace 、 ekipman elektrik 、 telekominikasyon ak instrumentation.
nominal vòltaj:
150V、300V、600V
Tès vòltaj:
1000V、1500V、2500V
Ranje tanperati:
-65℃～+250℃
Nou ka pwodwi ak Customize espesifikasyon plis ak diferan selon kondisyon espesyal kliyan an san konte lis spesifikasyon ki anba a.
Remak:
Nou ka pwodwi ak Customize spesifikasyon plis ak diferan ki gen ladan AWG UL estanda selon kondisyon espesyal kliyan an.
Kondiktè Estrikti ak done | Max. OD fil elektrik (mm) | |||||||
Seksyon nominal mm2 | Nimewo / sèl Non / mm | ID nominal (mm) | AFR | AFRP (Fil kwiv fèblan trese) | ||||
110V | 250V | 600V | 110V | 250V | 600V | |||
0.013 | 7×0.05 | 0.15 | 0.38 | 0.49 | 0.71 | 0.7 | 0.82 | 1.02 |
0.035 | 7×0.08 | 0.24 | 0.47 | 0.58 | 0.81 | 0.85 | 0.91 | 1.14 |
0.06 | 7×0.10 | 0.3 | 0.55 | 0.65 | 0.87 | 0.9 | 0.97 | 1.2 |
0.08 | 7×0.12 | 0.36 | 0.6 | 0.7 | 0.93 | 1 | 1.03 | 1.26 |
19×0.07 | ||||||||
0.1 | 7×0.14 | 0.42 | 0.7 | 0.83 | 1 | 1.05 | 1.15 | 1.3 |
19×0.08 | ||||||||
0.14 | 7×0.16 | 0.5 | 0.73 | 0.85 | 1.05 | 1.05 | 1.18 | 1.45 |
19×0.10 | ||||||||
0.2 | 7×0.20 | 0.6 | 0.85 | 0.97 | 1.3 | 1.3 | 1.4 | 1.7 |
19×0.12 | ||||||||
0.35 | 7×0.25 | 0.8 | -- | 1.2 | 1.5 | -- | 1.6 | 1.9 |
19×0.16 | ||||||||
0.5 | 7×0.30 | 0.9 | -- | 1.3 | 1.6 | -- | 1.7 | 2 |
19×0.18 | ||||||||
0.8 | 7×0.37 | 1.1 | -- | 1.65 | 1.85 | -- | 2.05 | 2.3 |
19×0.23 | ||||||||
1 | 19×0.26 | 1.3 | -- | 1.88 | 2 | -- | 2.25 | 2.45 |
1.2 | 19×0.28 | 1.4 | -- | 1.95 | 2.15 | -- | 2.38 | 2.55 |
1.5 | 19×0.32 | 1.6 | -- | 2.15 | 2.35 | -- | 2.63 | 2.83 |
2 | 19×0.37 | 1.85 | -- | 2.4 | 2.6 | -- | 2.97 | 3.08 |
2.5 | 19×0.14 | 2.34 | -- | -- | 2.95 | -- | 3.2 | 3.43 |
49×0.26 | ||||||||
3 | 49×0.28 | 2.52 | -- | -- | 3.1 | -- | 3.37 | 3.5 |
4 | 49×0.32 | 2.88 | -- | -- | 3.52 | -- |
| 4.12 |
